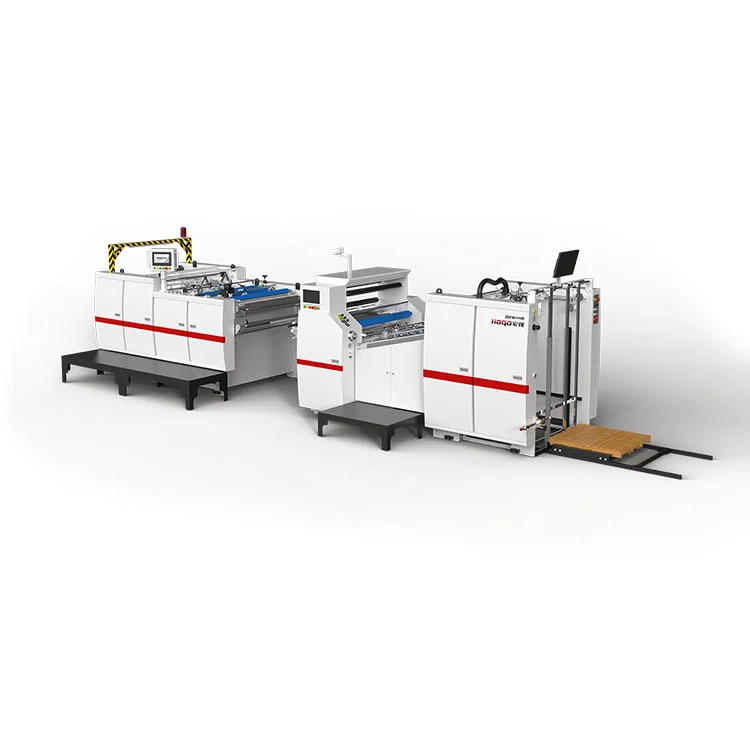

Термиялық пленканы алдын ала жабатын ламинаттау машинасы

Өндіріс тиімділігі мен экологиялық стандарттарды іздестіруде бүгінде желімдеу, кептіру сілтемесі дәстүрлі жабын процесі тар жолға айналды. Хонцян Қытайдағы фильм технологиясының жаңашылы ретінде алдын ала жабынмен қапталған (желімсіз) пленканы және оңтайландырылған дизайнды пайдалану үшін арнайы жасалған жоғары сапалы ZDFM-E термиялық пленканы алдын ала жабатын ламинаттау машинасын іске қосты. Ол күрделі желімдеу және кептіру жүйелерінен бас тартады және тек дәл жылу мен қысыммен жабуға болады. Бұл оның құрылымын қарапайым етеді, энергияны тұтынуды азайтады (жалпы қуат тек 30 кВт), тұрақты жылдамдықты (20-100 м/мин), ыстық және ыстық қысымға, жылдам өндіріс сценарийлеріне қолайлы етеді.

Сұрау жіберу

Өнім Сипаттамасы

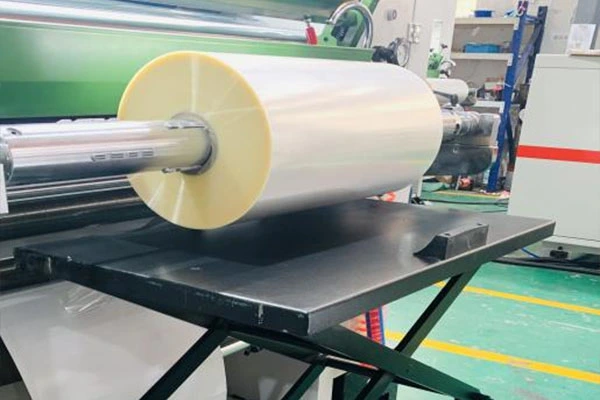

Хонцян ZDFM‑E термопленкасын алдын ала жабатын ламинаттау машинасы бөлек желімдеу және кептіру қондырғыларының қажеттілігін болдырмайтын алдын ала қапталған (желімсіз) пленкалармен пайдалануға арналған. Бұл жеңілдетілген дизайн жалпы қуат тұтынуды шамамен 30 кВт-қа дейін азайтады және 20-дан 100 м/мин жұмыс жылдамдығын қолдайды, бұл оны жылдам термиялық ламинаттау қолданбаларына қолайлы етеді. Құрылғыда патенттелген электромагниттік жылыту технологиясы бар, ол жұмыс температурасына шамамен бес минутта жетеді және кейбір кәдімгі жүйелерге қарағанда шамамен 33%-ға аз энергия тұтынады, сонымен қатар құрылымдық тұрақтылық үшін шойын қаңқасы бар. Жеңілдетілген конфигурация сатып алу шығындарын азайтуға, техникалық қызмет көрсету талаптарын азайтуға және тұрақты жұмыс істеуге ықпал етуі мүмкін, ал гидравликалық пленкалы жүк көліктері сияқты қосымша мүмкіндіктер ыңғайлылықты арттырады. Алдын ала қапталған пленканы өңдеуге бағытталған операциялар үшін бұл жабдық тиімділік пен үнемділікке теңдестірілген тәсілді ұсынады.

Өнім параметрі (спецификация)

Модель атауы	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Ең үлкен қағаз парағының өлшемі (W*L)	800мм*820мм	1080*880мм	1080мм*1250мм	1200мм*1450мм	1300мм*1650мм
Мин. Қағаз парағының өлшемі (W*L)	220мм*230мм	350*280мм	350мм*280мм	350мм*280мм	350мм*280мм
Ламинация жылдамдығы	15-90 м/мин (серво басқарылатын)	20-100м/мин (серво басқарылатын)	20-100м/мин (серво басқарылатын)	20-100м/мин (серво басқарылатын)	20-100м/мин (серво басқарылатын)
Қағаз қалыңдығы	100-550 г/㎡	80-550 г/㎡	80-550 г/㎡	80-550 г/㎡	80-550 г/㎡
Өндірістік қуат	15кВт	15кВт	15кВт	15кВт	15кВт
Жалпы қуат	35кВт	35кВт	35кВт	35кВт	35кВт
Ауамен қамтамасыз ету	1000л/мин 0,8Мпа	1000л/мин 0,8Мпа	1000л/мин 0,8Мпа	1000л/мин 0,8Мпа	1000л/мин 0,8Мпа
Нәр беруші	380В 50Гц / 3P4W	380В 50Гц / 3P4W	380В 50Гц / 3P4W	380В 50Гц / 3P4W	380В 50Гц / 3P4W

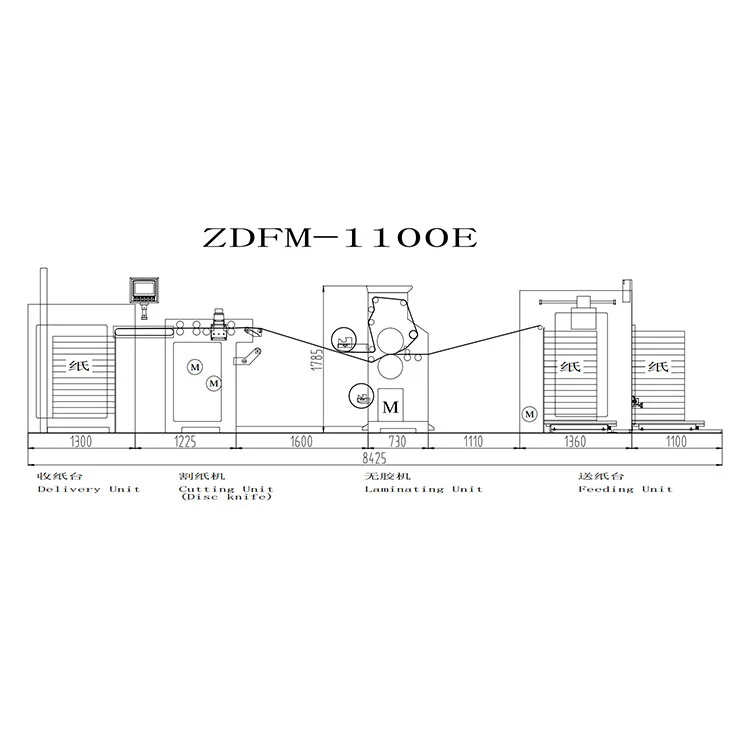

Жалпы өлшемдер (LWH)	7570мм1850мм2000мм	824521502000мм	990522001800мм	10900мм2300мм2000мм	11900мм2400мм2000мм
Салмағы	≈4500кг	≈5900кг	≈6100кг	≈7500кг	≈8200кг
Қабаттасу дәлдігі	≤+1,5мм	≤+1,5мм	≤+1,5мм	≤+1,5мм	≤+1,5мм
Су негізіндегі пленка қалыңдығы (ортақ)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Алдын ала жабатын желім пленкасының қалыңдығы (ортақ)	15-35 мкм	15-35 мкм	15-35 мкм	15-35 мкм	15-35 мкм
Тоқтаусыз азықтандыру биіктігі	1100мм	1100мм	1100мм	1100мм	1100мм
Коллектор қағазының биіктігі (паллетпен қоса)	1250 мм	1250 мм	1250 мм	1250 мм	1250 мм
Контейнер	40HQ	40HQ	40HQ	40HQ	40HQ
HS коды	8439300000	8439300000	8439300000	8439300000	8439300000
Материалдық үйлесімділік	OPP, BOPP фильмдері; қағаз субстраттары; қатты орау материалдары	OPP, BOPP фильмдері; қағаз субстраттары; қатты орау материалдары	OPP, BOPP фильмдері; қағаз субстраттары; қатты орау материалдары	OPP, BOPP фильмдері; қағаз субстраттары; қатты орау материалдары	OPP, BOPP фильмдері; қағаз субстраттары; қатты орау материалдары

Функция және мүмкіндіктер:

1. Ұлттық стандартқа сәйкестік

Қытайдың жоғары технологиялық өнеркәсіптік стандарттарымен сертификатталған қауіпсіздік хаттамалары мен компоненттері бар толық ауқымды механикалық дизайн.

2. Мылжымайтын тұрақтылық

Шойыннан жасалған негізгі құрылғы дірілсіз, ультра тұрақты жұмысты, тіпті ауыр циклдерде де, 20 жылдан астам қызмет ету мерзімін қамтамасыз етеді.

3. Дәлдік қағазды беру

Сервомен басқарылатын фидер жүйесі автоматты реттеу арқылы қағазды тегіс, кептеліссіз тасымалдауға кепілдік береді.

4. Smart Alignment технологиясы

Серво басқарылатын қағазды туралау механизмі жиектерді мінсіз сәйкестендіру үшін ±1,5 мм орналасу дәлдігіне жетеді.

5. Серпінді жылыту жүйесі (3 аймақтық сегменттелген электромагниттік жылыту роликі)

Жылдам қыздыру (100°C 5 минутта жетеді — кәдімгі роликтерге қарағанда 6 есе жылдамырақ.)
Жоғары тұрақты температура дәлдігі (тіпті жоғары жылдамдықта ламинаттаудың беттік әсерін жақсарту үшін желімнің біркелкілігін сақтайды.)
Энергияны үнемдеу (Кішігірім форматтар≤720мм үшін екінші аймақты белсендіреді, энергия тұтынуды 33%-ға азайтады.)
Ұзақ қызмет ету мерзімі（мақсатты қыздыру резеңке роликтің тозуын азайтады, техникалық қызмет көрсету шығындарын азайтады.）

6. Интеллектуалды жұмыс режимдері

ZDFM-E: бір рет түрту арқылы толық автоматтандыру (автоматты түрде беру, желім қолдану, қысымды айдау және босату, кесу және жинақтау).

ZDFM-S: интеллектуалды калибрлеу (HMI арқылы парақ өлшемдерін енгізу арқылы 11 серво блок 1 минут ішінде өз орындарын автоматты түрде реттейді).

7. Нөлдік тоқтап қалу өнімділігі

Үздіксіз пластиналарды ауыстыру жүйесі тоқтау уақытын жояды, өнімді 100%-ға арттырады.

8. Нақты уақыттағы процесті басқару

Тәулік бойы қашықтан операциялық диагностикалау үшін IoT қосылымы бар кіріктірілген артқы көріністі бақылау.

9. Әлемдік көшбасшылардың негізгі компоненттері

Электр жүйелері: Schneider Electric (FR), Omron (JP).

Диск пышақ құрылғысы (стандартты)

1.Диск пышақжабдықталған4 пышақ, ол фильмді қиып аладыөнімнің бірлескен орныбойыншадиск пышақ құрылғысын айналдыру.

2.Көлденең кесуфильмді онсыз жақсырақ кесуге боладықағаз бетіне зақым келтіру, басқаратын абөлек жиілікті түрлендіргіш, жәнежылдамдығын еркін таңдауға боладыәртүрлі жағдайлармен күресу.

Тегістеу доңғалағын кескіш құрылғы (стандартты)

1.Тегістеу доңғалағын кескіштиімді ұнтақтайдытізедегі пленка бетібасып шығарылған қабатқа зақым келтірместен. Ол серпілу роликтерімен ынтымақтаса отырып, мүмкіндік бередіматериалдың тез бөлінуі. Әсіресе қолайлыөңдеуге арналған қысымға сезімтал желім (PSA) .

2.Секіргіш роликтерқабылдайды аөздігінен әзірлеген қағазды тарту механизмі, ол пайдаланадыжылдамдық айырмашылығыдейінтез бұзыладыфильм жәнеқағазды бөліңіз. Өнімге қол жеткізедіқұйрық пленкасы және орамдық пленкасы жоқ.
