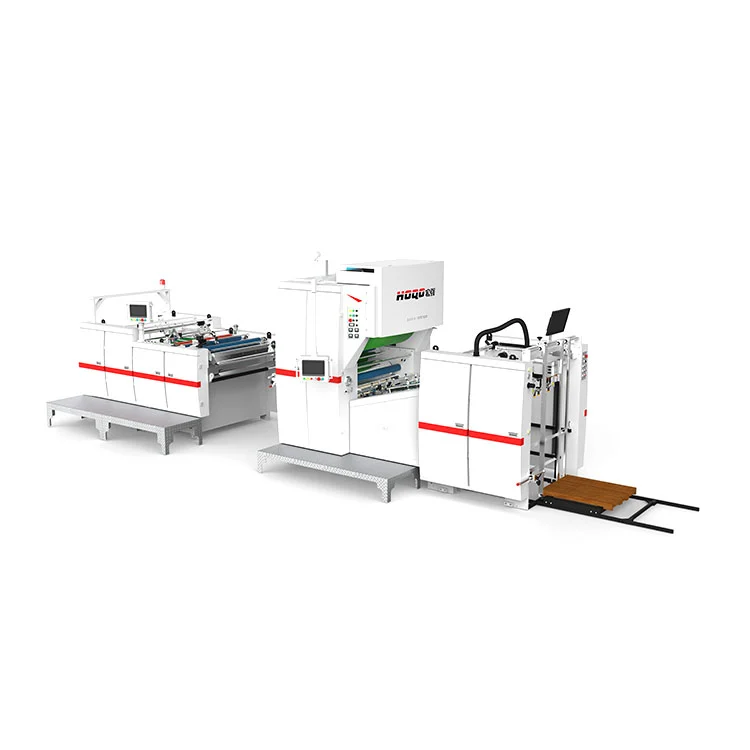

Автоматты тік дискідегі пышақты ламинаттау машинасы

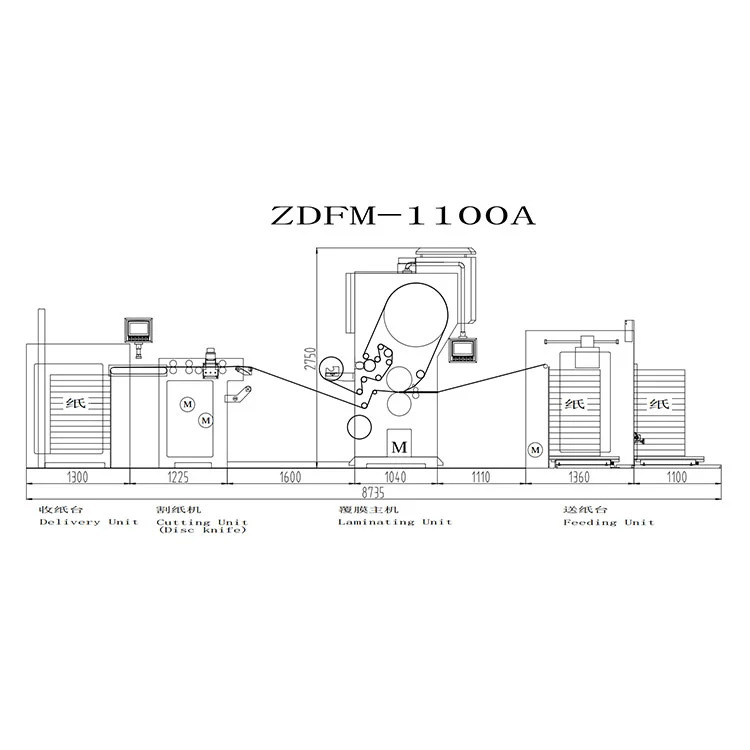

Беру, желімдеу, ламинаттау, кесу және жинақтау автоматты тік дискі пышақпен ламинациялау машинасында (ZDFM‑A) басу арқылы басқарылатын реттілікпен біріктіріледі. Қос сервожетектер және жабын немесе алдын ала жабу режимдерін таңдау арқылы машина 20–100 м/мин жылдамдық диапазонында жұмыс істейді. Оның төрт функционалды бөлімі — беру, ламинаттау, кесу және жеткізу — қағазды кірістен дайын қабаттасуға жылжыту үшін реттелген. Жабдық BOPP және басқа стандартты пленка түрлерімен үйлесімді және оның жалпы дизайны дәйекті ламинация нәтижесі үшін теңдестірілген тәсіл ұсына алады. Бұл модель Хунцианнан ламинаттау машиналарының ассортиментінің бөлігі ретінде қол жетімді.

Өнім параметрі (спецификация)

Функция және мүмкіндіктер:

1. Ұлттық стандартқа сәйкестік

Қытайдың жоғары технологиялық өнеркәсіптік стандарттарына сәйкес сертификатталған қауіпсіздік жүйелері бар инженерлік механикалық конфигурация.

2. Мылжымайтын тұрақтылық

Қаттылығы жоғары шойын қаңқасы 20 жылдан астам қызмет ету мерзіміне есептелген үздіксіз ауыр жүктер үшін төмен резонансты платформаны қамтамасыз етеді.

3. Дәл қағазды беру

Сервобасқаруы бар дәл фидер адаптивті өзін-өзі реттеу арқылы кептеліске төзімді баспа материалын тасымалдауды қамтамасыз етеді.

4. Smart Alignment технологиясы

Серво-позицияланған туралау жиектерді дәйекті өңдеу үшін ±1,5 мм тіркеу сенімділігін береді.

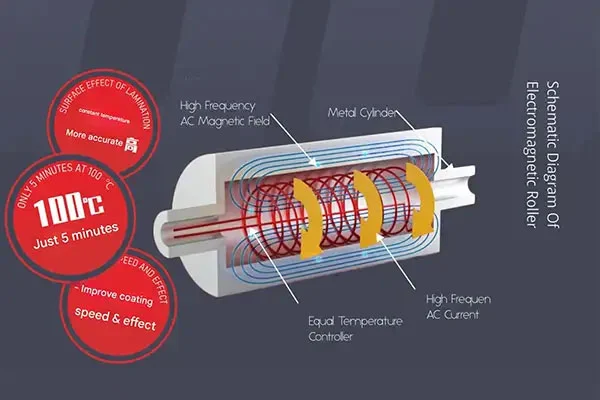

5. Жылыту өзегі – 3 аймақты сегменттелген электромагниттік ролик

• Жылдам қыздыру: шамамен 5 минут ішінде 100°C-қа жетеді – бұл дәстүрлі ролик өнімділігінен айтарлықтай озып кетті.

• Жылу консистенциясы: жоғары жылдамдықта ламинация бетінің сапасын жақсарту үшін біркелкі желімді жағуды қамтамасыз етеді.

• Power-Smart жұмысы: ені ≤720 мм үшін тек 2-аймақ жұмыс істейді, электр қуатын шамамен 33%-ға қысқартады.

• Тозуды азайту: бағытталған қыздыру үлгілері резеңке роликтің тұтастығын сақтауға және қызмет көрсету жиілігін азайтуға көмектеседі.

6. Интеллектуалды жұмыс режимдері

ZDFM-A: беру, желімдеу, ламинаттау, қысымды айдау және босату, кесу және жинақтауды қамтитын толық автоматтандырылған жұмыс процесі.

ZDFM-S: көмекші параметрді орнату – HMI-де парақ өлшемдерін енгізіңіз және 14 серво бірлік шамамен 1 минут ішінде өздігінен тураланады.

7. Нөлдік тоқтап қалу өнімділігі

Үздіксіз пластинаны өзгерту механизмі тоқтау уақытын қысқартады және өткізу қабілеттілігін айтарлықтай арттырады.

8. Нақты уақыттағы процесті басқару

Біріктірілген артқы көрініс камерасы және IoT қосылымы кез келген уақытта қашықтан диагностикалауға мүмкіндік береді.

9. Әлемдік көшбасшылардың негізгі компоненттері

Электр жүйелері: Schneider Electric (FR), Omron (JP).

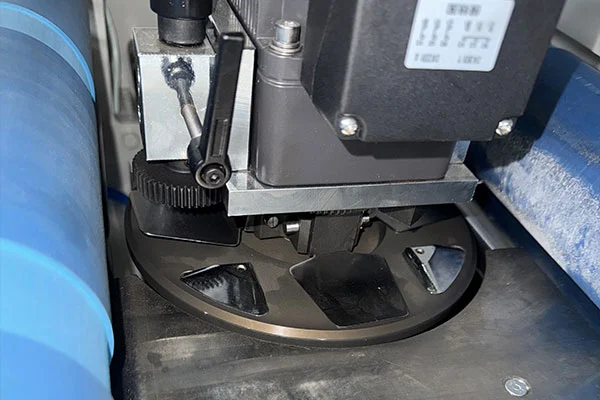

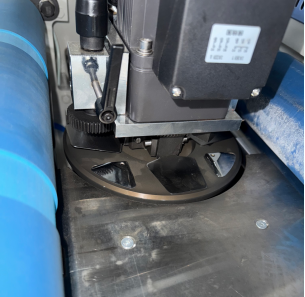

Диск пышақ құрылғысы (стандартты)

1.Диск пышақжабдықталған4 пышақ, ол фильмді қиып аладыөнімнің бірлескен  позициясыбойыншадиск пышақ құрылғысын айналдыру.

2.Көлденең кесуфильмді онсыз жақсырақ кесуге боладықағаз бетіне зақым келтіру,  басқаратын aбөлек жиілікті түрлендіргіш, жәнежылдамдығын еркін таңдауға болады әртүрлі жағдайлармен күресу.

Тегістеу доңғалағын кескіш құрылғы (стандартты)

1. Theтегістеу дөңгелекті кескіштиімді ұнтақтайдытізедегі пленка бетібасып шығарылған қабатқа зақым келтірместен. Ол серпілу роликтерімен ынтымақтаса отырып, мүмкіндік бередіrматериалдың жылдам бөлінуі. Қысымға сезімтал желімді (PSA) өңдеу үшін әсіресе қолайлы.

2. Theсекіргіш роликтерқабылдайды аөздігінен әзірлеген қағазды тарту механизмі, ол пайдаланадыжылдамдық айырмашылығыдейінтез бұзыладыпленканы және қағазды бөліңіз. Өнімге қол жеткізедіқұйрық пленкасы және орамдық пленкасы жоқ.

Жиі қойылатын сұрақтар

1-сұрақ: Ламинацияның екі режимі қандай және олардың арасында қалай таңдауға болады?

A1: Құрылғы жабын режимін (су негізіндегі желім жағылған және кептірілген) және алдын ала бояу режимін (алдын ала желімделген пленка, тек қыздыру) қолдайды. Таңдауыңыз пленканың қолжетімділігіне және материалдың түпкілікті құнына байланысты – автоматты тік дискі пышақпен ламинациялау машинасы екеуін де икемді түрде өңдейді.

2-сұрақ: A-моделі мен S-моделі операциясының айырмашылығы неде?

A2: A-моделі беру, желімдеу, басу, кесу және жинақтау үшін бір рет түрту автоматикасын ұсынады. S-моделі материал беру орнын 1 минут ішінде автоматты калибрлеу үшін HMI кіріс парағының өлшемін пайдаланады. Автоматты тік дискідегі пышақты ламинаттау машинасы әртүрлі шеберлік деңгейлеріне сәйкес келетін екі опцияны да қамтамасыз етеді.

3-сұрақ: 3 аймақты электромагниттік қыздыру ролик энергияны қалай үнемдейді?

A3: ≤720мм парақтар үшін тек ортаңғы аймақ белсендіріледі, ал екі бүйірлік аймақ өшеді. Бұл ламинация сапасына нұқсан келтірмей, толық аймақты жылытумен салыстырғанда қуат тұтынуды 60%-ға дейін азайтуға мүмкіндік береді.

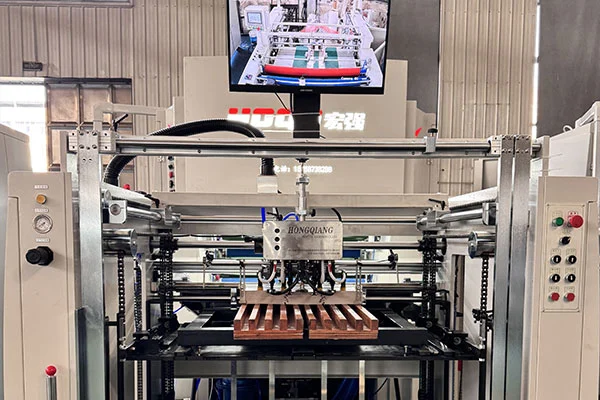

4-сұрақ: Тақтаны үздіксіз ауыстыру жүйесі өнімділікті қалай арттырады?

A4: Қос науаны жинақтау жүйесі негізгі науа толған кезде автоматты түрде ауысады, бұл машина тоқтаусыз үздіксіз жұмыс істеуге мүмкіндік береді. Бұл ұзақ жұмыс кезінде өткізу қабілеттілігін сақтауға көмектеседі.

5-сұрақ: Неліктен шойыннан жасалған негізгі компьютер ұзақ мерзімді пайдалану үшін тиімді?

A5: Шойын құрылымы дірілді азайтады және тіпті ауыр жүктемелерде жоғары жылдамдықпен тұрақтылықты сақтайды. Автоматты тік дискі пышақ ламинаттау машинасы ұзақ уақытқа созылатын инвестиция.
